*Rozvodná svorkovnice Busbar DaierTek 5x M6 12V – 5 vývodů + ochranný kryt Max 300V AC, 48V DC, 130A(AC), 150A (DC) kladný a záporný rozvodný blokSkladem – ihned k odeslání, vyzvednutí Praha 5 Stodůlky.399 Kč/ sada330 Kč bez DPH
DaierTek Busbar 150 A DC – rozvodná svorkovnice 5× M6
Rozvodná svorkovnice DaierTek Busbar 150 A DC je praktický napájecí distribuční blok pro přehledné rozdělení stejnosměrného napájení v automobilových, karavanových, lodních a bateriových systémech. Umožňuje uspořádat více elektrických spojů na jednom společném rozvodném místě.

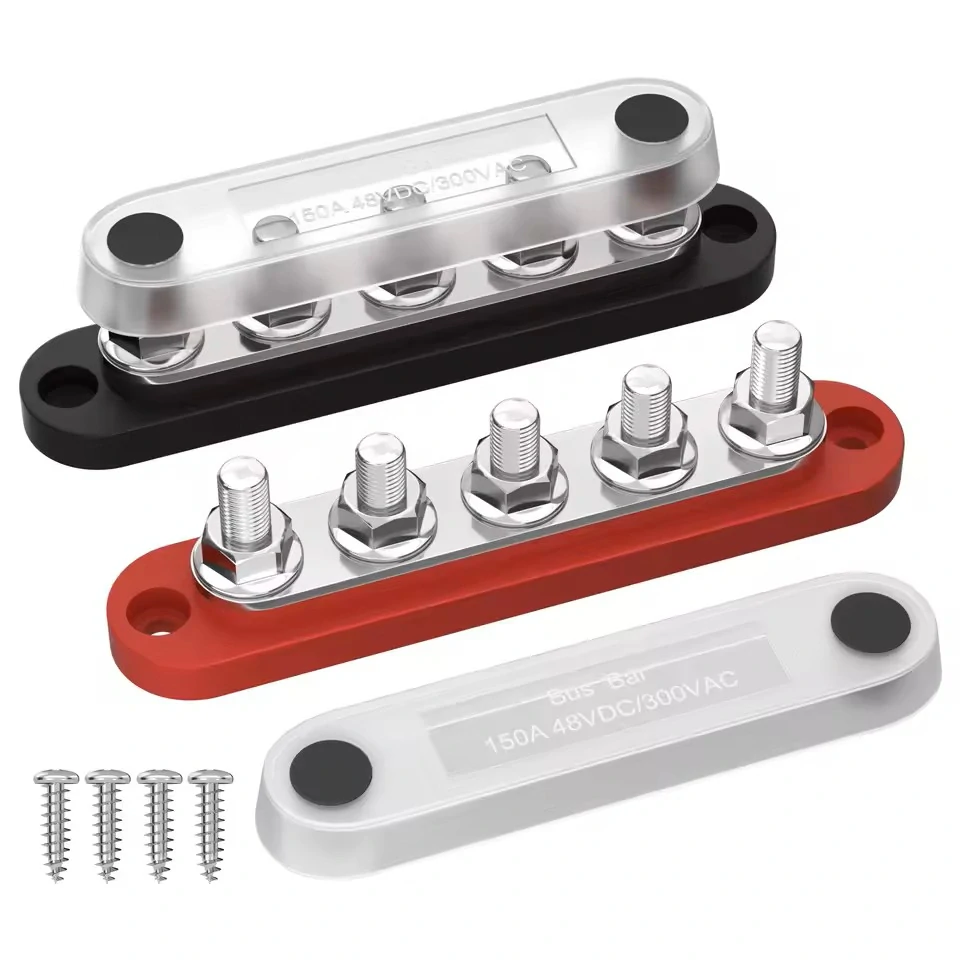

Každý blok je vybaven 5 připojovacími svorníky M6 a průhledným ochranným krytem. Balení obsahuje 2 samostatné rozvodné bloky – červený pro kladnou (+) a černý pro zápornou (−) větev napájení.
- 150 A DC – výrobcem deklarovaná trvalá proudová zatížitelnost
- 5× M6 na každém bloku – celkem 10 připojovacích míst v sadě
- Max. 48 V DC – pro nízkonapěťové stejnosměrné rozvody
- Sada 2 ks – červený (+) a černý (−) rozvodný blok
- Cínovaná měděná sběrnice – dobrá elektrická vodivost
- Nerezové svorníky – mechanicky odolné připojení kabelových ok
- Průhledné ochranné kryty – omezení rizika náhodného dotyku a zkratu
- Kompaktní rozměry – vhodné i do prostorově omezených instalací

⚡ Přehledný rozvod stejnosměrného napájení
Busbar neboli rozvodná sběrnice vytváří společný elektrický bod pro připojení více vodičů. Umožňuje přehledně propojit baterii, jednotlivé jištěné DC okruhy, měniče napětí a další stejnosměrná zařízení.
Namísto připojování většího počtu kabelových ok přímo na svorky baterie lze vodiče uspořádat na samostatné rozvodné sběrnici. Výsledkem je přehlednější kabeláž, jednodušší kontrola spojů a snadnější přístup při údržbě nebo rozšiřování systému.
Červený blok (+) se obvykle používá pro rozvod kladné větve napájení. Černý blok (−) slouží k rozvodu záporné větve. Oba bloky jsou elektricky samostatné a jejich propojení závisí na návrhu instalace. Záporná větev nemusí být automaticky spojena s ochranným nebo konstrukčním uzemněním.
🔧 Kompaktní konstrukce s pěti svorníky M6

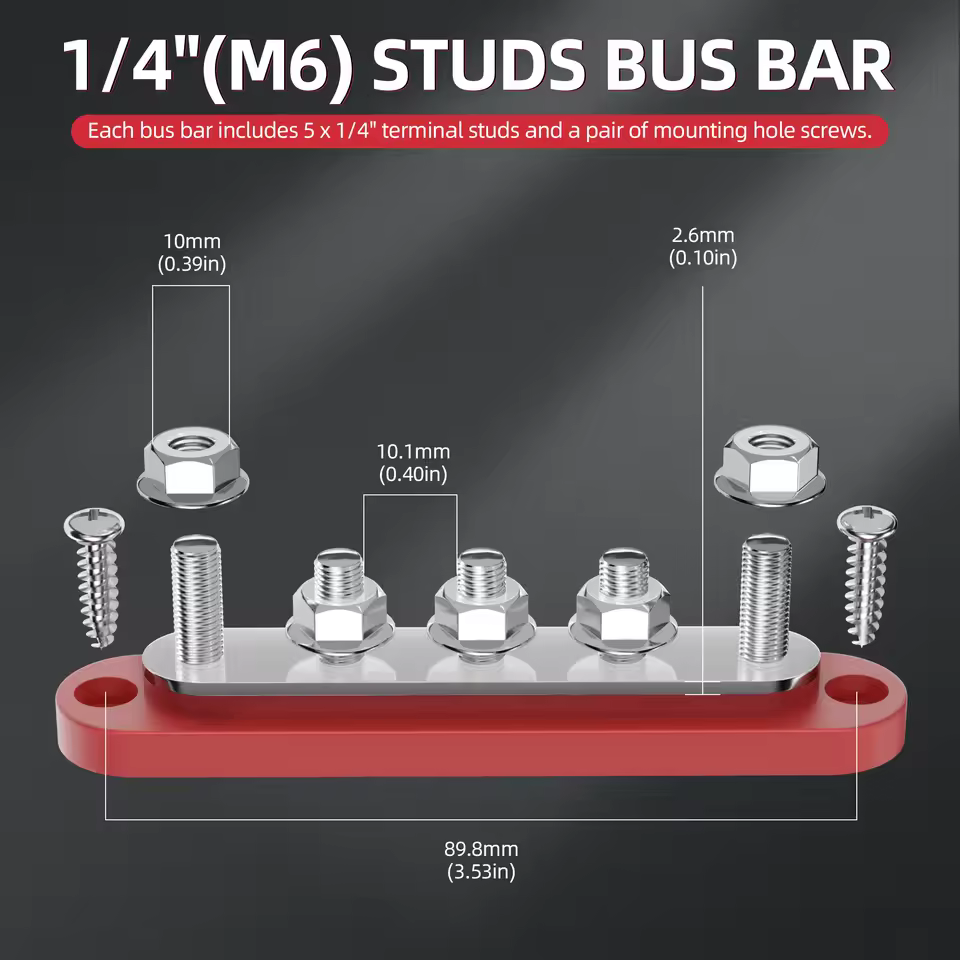

Každý rozvodný blok nabízí 5 závitových svorníků M6 (1/4") pro připojení vodičů prostřednictvím vhodných kabelových ok. Konstrukce umožňuje přivést vodiče z různých směrů podle dostupného prostoru.
Vodivá část je podle výrobce vyrobena z cínované mědi, která nabízí dobrou elektrickou vodivost a odolnost povrchu proti korozi. Nerezové svorníky slouží k mechanickému upevnění kabelových ok ke sběrnici.
Izolační základna je vyrobena z plastového materiálu, který výrobce deklaruje jako nehořlavý podle klasifikace UL 94 V-0. Průhledný polykarbonátový kryt pomáhá chránit připojovací místa před náhodným dotykem a omezuje riziko nechtěného zkratu.
Přestože je svorkovnice vybavena svorníky M6, při našem praktickém vyzkoušení jsme ověřili, že na ně lze fyzicky nasadit také kabelová oka s otvorem M8.
Díky konstrukci svorkovnice se navíc dvě kabelová oka M8 vejdou vedle sebe na sousední svorníky, což může usnadnit uspořádání kabeláže.
Upozornění: Jmenovitý rozměr svorníků je M6. Mechanické nasazení oka M8 samo o sobě nepotvrzuje vhodnost elektrického spoje. Pro použití ok M8 je nutné ověřit správné dosednutí, přítlak, upevnění a proudové zatížení spoje. Standardně doporučujeme kabelová oka M6 odpovídající specifikaci výrobku.
Pět připojovacích míst na každé sběrnici pro přehledné zapojení více DC vodičů.

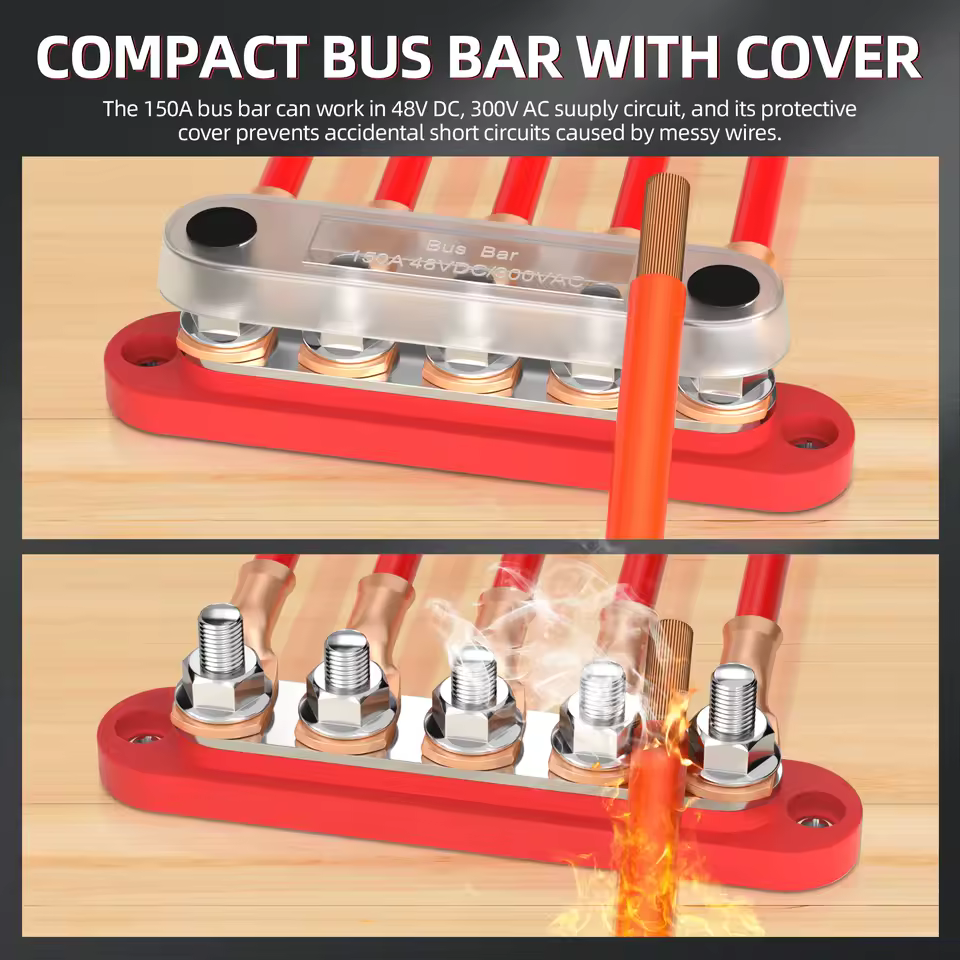

Průhledné kryty pomáhají omezit náhodný dotyk vodivých částí.
Dva oddělené rozvodné bloky pro kladnou a zápornou větev napájení.
🚐 Kde lze rozvodnou svorkovnici využít?
- Automobily a dodávky – pomocné 12V DC elektrické rozvody
- Karavany a obytné vozy – bateriové systémy 12/24 V DC
- Lodě a čluny – stejnosměrné rozvody v chráněném prostředí
- Solární a off-grid systémy – nízkonapěťové DC okruhy
- LiFePO4 a AGM baterie – vhodně navržené 12/24V systémy
- Měniče a další příslušenství – přehledné rozdělení DC napájení
Vhodnost pro konkrétní instalaci závisí na skutečném provozním a nabíjecím napětí, proudovém zatížení, jištění a montážních podmínkách.
📋 Technické specifikace
| DaierTek Busbar 150 A DC – 5× M6 | |
|---|---|
| Značka | DaierTek |
| Katalogové provedení | BB100-T5M6 / BB100-T5M6C |
| Typ | Rozvodná svorkovnice / DC Busbar |
| Trvalá proudová zatížitelnost | 150 A DC dle výrobce |
| Maximální napětí | 48 V DC |
| Počet připojovacích míst | 5 na každém bloku |
| Velikost svorníků | M6 (1/4") |
| Materiál sběrnice | Cínovaná měď dle výrobce |
| Materiál svorníků | Nerezová ocel |
| Izolační základna | Vyztužený termoplast, UL 94 V-0 dle výrobce |
| Ochranný kryt | Průhledný polykarbonát |

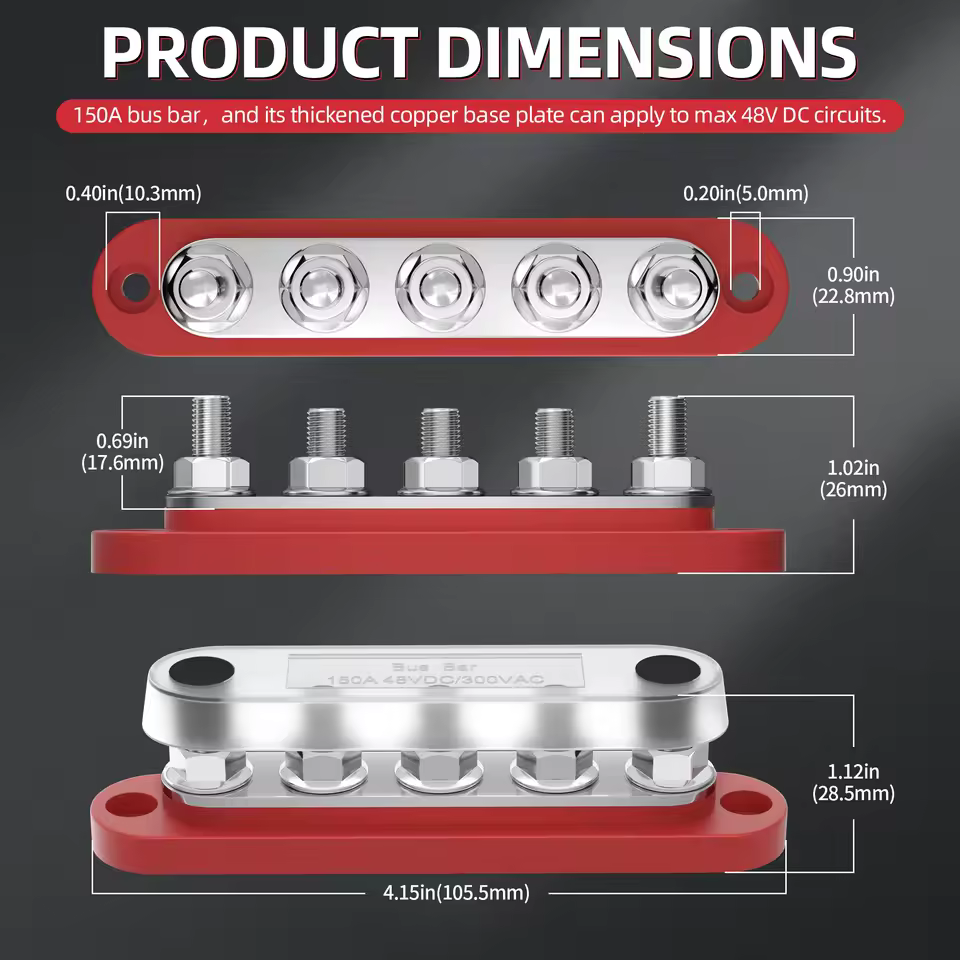

| Rozměry jednoho bloku | cca 106 × 23 × 28 mm dle katalogu |
| Montážní otvory | Pro upevnění šrouby M5 dle výrobce |
| Proudové jištění | Není součástí výrobku |
| Obsah balení | 2 ks – červený (+) a černý (−) blok s kryty |
Hodnota 150 A představuje výrobcem deklarovanou proudovou zatížitelnost sběrnice, nikoliv proudovou kapacitu každého svorníku zvlášť. Při návrhu instalace je nutné zohlednit proudové zatížení jednotlivých spojů a částí rozvodné sběrnice.
🛡️ Bezpečnostní pokyny a správná instalace
- Výrobek používejte pro DC rozvody v rámci deklarovaných parametrů výrobce.
- Před montáží odpojte všechny zdroje napájení a ověřte beznapěťový stav.
- Nepřekračujte maximální provozní napětí 48 V DC.
- Používejte vhodná kabelová oka s otvorem odpovídajícím svorníkům M6.
- Průřez vodičů a kabelová oka volte podle skutečného proudového zatížení.
- Spoje dotahujte utahovacím momentem předepsaným výrobcem.
- Všechny napájecí okruhy musí mít odpovídající jištění proti přetížení a zkratu.
- Po montáži správně nasaďte ochranné kryty.
- Výrobek chraňte před vodou, nečistotami a mechanickým poškozením.
- Montáž by měla provádět osoba s odpovídajícími elektrotechnickými znalostmi.
Maximální provozní napětí je podle výrobce 48 V DC. Běžné 48V LiFePO4 baterie mohou při plném nabíjení dosahovat až 58,4 V. Bez výslovného schválení výrobcem proto tuto svorkovnici pro takové instalace nedoporučujeme.
❓ Často kladené otázky
Je busbar vhodný pro LiFePO4 baterie?
Ano, pro správně navržené 12V a 24V DC bateriové systémy, pokud skutečné napětí a proudové zatížení nepřekračují limity výrobku.
Obsahuje rozvodná svorkovnice pojistky?
Ne. Jde o pasivní rozvodnou sběrnici. Pojistky a jističe je nutné instalovat samostatně podle návrhu elektrického rozvodu.
Může každý svorník přenášet proud 150 A?
Ne. Jmenovitých 150 A se vztahuje na rozvodnou sběrnici jako celek. Zatížení jednotlivých spojů musí odpovídat jejich konstrukci a montážním podmínkám.
Jaká kabelová oka mám použít?
Pro připojení doporučujeme kabelová oka s otvorem pro svorníky M6. Musí odpovídat průřezu vodiče a předpokládanému proudovému zatížení.
Lze použít kabelové oko M8 na svorník M6?
Použití většího otvoru nedoporučujeme, pokud takové připojení není výslovně schváleno výrobcem. Správný rozměr kabelového oka je důležitý pro spolehlivé mechanické a elektrické spojení.
Je svorkovnice vhodná do venkovního prostředí?
Výrobek nemá doložené vodotěsné krytí. Pro venkovní nebo vlhké prostředí je nutné použít vhodnou ochrannou skříň a zajistit odpovídající podmínky instalace.
🎥 Představení rozvodné svorkovnice DaierTek
Výrobce a dovozce do Evropské unie
Výrobce:
YUEQING DAIER ELECTRON CO., LTD.
No. 1636, Liuhuang Road,
Xirendang Industrial Zone, Liushi Town,
Yueqing City, Zhejiang Province, China
E-mail: daier2@chinadaier.com
Dovozce do EU:
LevnéBaterky s.r.o.
Bavorská 856/14, 155 00 Praha 5
Česká republika
IČ: 19923635
E-mail: obchod@levne-baterky.cz
Sada dvou samostatných rozvodných bloků s pěti svorníky M6 představuje praktické řešení pro rozdělení kladné a záporné větve stejnosměrného napájení. Díky kompaktním rozměrům a ochranným krytům je vhodná pro správně navržené DC instalace v automobilech, karavanech, lodích a bateriových systémech.
