*Green Cell INV07 Měnič napětí s funkcí UPS z 12V na 230V s funkcí UPS, 300W/600W - čistý sinus, pro oběhová čerpadla

Měnič napětí z 12V na 230V s funkcí UPS, čistý sinus, výkon 300W (špičkově 600W). Ideální pro oběhová čerpadla a citlivé spotřebiče. Automatické přepnutí na baterii, tichý provoz, ochrany proti přepětí a přehřátí.

GREEN CELL | ZÁLOŽNÍ ZDROJ UPS S ČISTOU SINUSOIDOU Green Cell INV07 – záložní zdroj UPS 12 V na 230 V, 300 W / 600 W, čistá sinusoida, integrovaná nabíječka Green Cell INV07 je kombinovaný měnič na... celý popis
Dostupnost
Skladem – ihned k odeslání, vyzvednutí Praha 5 Stodůlky.
RF5 (Recyklační poplatek)
4 Kč
1 658 Kč
/ ks
1 370 Kč
bez DPH
Číslo produktu:INV07
EAN kód:5902719426582
Výrobce:Green Cell
Vstupní napětí:12V
Výstupní křivka:Čistá sinusoida
Výkon:300W
Špičkový výkon:600W
Napětí:12V
Ochrana proti přehřátí:Ano
Ochrana proti vybití baterie:Ano
UPS:Ano
USB:Ano
Typ zásuvky:Schuko
Rozměry:285x180x75mm
Hmotnost:2850g
Záruka:24 Měsíců
Délka záruky IČO:12 měsíců
V oblíbených Do oblíbených
Podobné produkty
    *Qoltec 51940 měnič 12V/230V 300W (600W špička), čistý sinus, UPS + nabíječka 15A
    0 hodnocení
    2 248 Kč
    / ks
    1 858 Kč bez DPH
    2 248 Kč
    / ks
    1 858 Kč bez DPH
    Skladem – ihned k odeslání, vyzvednutí Praha 5 Stodůlky.
      *Qoltec 51941 měnič 12V/230V 600W (1200W špička), čistý sinus, UPS + nabíječka 15A
      0 hodnocení
      2 834 Kč
      / ks
      2 342 Kč bez DPH
      2 834 Kč
      / ks
      2 342 Kč bez DPH
      Skladem – ihned k odeslání, vyzvednutí Praha 5 Stodůlky.
        Green cell UPSLPPC500 Záložní Napájení AVR UPS 800VA 500W PowerCore 12V DC s LCD displejem, čistý sinus
        0 hodnocení
        3 301 Kč
        / ks
        2 728 Kč bez DPH
        3 301 Kč
        / ks
        2 728 Kč bez DPH
        Dočasně nedostupné
          Green cell UPSLPPC800 Záložní Napájení AVR UPS 1200VA 800W PowerCore 12V DC s LCD displejem, čistý sinus
          0 hodnocení
          4 475 Kč
          / ks
          3 698 Kč bez DPH
          4 475 Kč
          / ks
          3 698 Kč bez DPH
          Distribuční sklad (do 3-4 pracovních dnů u Vás)
            Green Cell UPSLP700 Záložní zdroj UPS Greencell 1000VA 700W PowerProof s LCD displejem, čistý sinus
            1 hodnocení
            4 115 Kč
            / ks
            3 401 Kč bez DPH
            4 115 Kč
            / ks
            3 401 Kč bez DPH
            Dočasně nedostupné
              Green Cell UPSLP1050 Záložní zdroj UPS Greencell 1500VA 1050W PowerProof s LCD displejem, čistý sinus
              0 hodnocení
              4 703 Kč
              / ks
              3 886 Kč bez DPH
              4 703 Kč
              / ks
              3 886 Kč bez DPH
              Dočasně nedostupné
              Kompletní specifikace

              GREEN CELL | ZÁLOŽNÍ ZDROJ UPS S ČISTOU SINUSOIDOU

              Green Cell INV07 – záložní zdroj UPS 12 V na 230 V, 300 W / 600 W, čistá sinusoida, integrovaná nabíječka

              Green Cell INV07 je kombinovaný měnič napětí 12 V na 230 V, záložní zdroj UPS a nabíječka akumulátoru. Je určen pro záložní napájení kompatibilních elektrických zařízení při výpadku elektrické energie, zejména oběhových čerpadel topení, vybraných plynových kotlů, regulací vytápění a drobné elektroniky.

              Hlavní výhodou je čistá sinusová vlna 230 V AC / 50 Hz, která se podobá napětí v běžné elektrické síti. Díky tomu je měnič vhodnější pro citlivou elektroniku a vybrané elektromotory než zařízení s modifikovanou sinusoidou.

              Měnič nabízí trvalý výkon 300 W a krátkodobý špičkový výkon 600 W. Při dostupné elektrické síti 230 V napájí připojené zařízení ze sítě a zároveň dobíjí připojený 12V akumulátor. Při výpadku síťového napájení se automaticky přepne na energii uloženou v baterii.

              Integrovaná nabíječka disponuje automaticky řízeným nabíjecím proudem až 10 A podle návodu výrobce. Starší popis našeho e-shopu uváděl hodnotu až 9 A.

              Green Cell INV07 je vybaven síťovou zásuvkou 230 V, USB portem, LED indikací, inteligentním chlazením Turbo Cooling a bezpečnostními ochranami. Připojený akumulátor není součástí základního balení.

              300 W

              Trvalý výkon

              600 W

              Špičkový výkon

              12 V

              Externí baterie

              10 A

              Max. nabíjecí proud

              Čistá sinusoida
              Automatická funkce UPS
              230 V AC + USB

              Tři důležité funkce v jednom zařízení

              01

              Měnič napětí

              Převádí stejnosměrné 12 V DC z baterie na střídavé 230 V AC / 50 Hz s čistým sinusovým průběhem.

              02

              Záložní zdroj UPS

              Při výpadku elektrické sítě automaticky přejde na napájení ze 12V externího akumulátoru.

              03

              Nabíječka baterie

              Při přítomnosti síťového napětí automaticky dobíjí připojenou baterii proudem až 10 A.

              Jak funguje automatické záložní napájení UPS?

              Green Cell INV07 je určen pro situace, kdy potřebujete zachovat napájení kompatibilního spotřebiče i během výpadku elektrické sítě.

              Běžný provoz – síť 230 V

              Je-li k dispozici síťové napětí, INV07 napájí připojený spotřebič ze sítě a zároveň dobíjí externí 12V baterii.

              Baterie je připravena pro případný výpadek.

              Výpadek proudu – režim baterie

              Po přerušení síťového napájení se automaticky aktivuje měnič napájený z externí baterie.

              Na výstupu poskytuje 230 V s čistou sinusoidou, dokud baterie a měnič umožňují provoz.

              Obnovení elektrické sítě

              Po návratu napětí 230 V se zařízení vrátí k síťovému provozu.

              Integrovaná nabíječka následně doplňuje energii spotřebovanou během výpadku.

              Doba zálohování závisí zejména na kapacitě a stavu baterie, příkonu spotřebiče, účinnosti měniče a provozní teplotě. Externí baterie umožňuje přizpůsobit záložní dobu potřebám konkrétní instalace.

              Důležité informace před použitím jako UPS

              INV07 je záložní zdroj s automatickým přepínáním, nikoliv online UPS s garantovaným nulovým časem přepnutí.

              Výrobce v dostupné dokumentaci neuvádí přesný čas přepnutí. Pro zařízení citlivá i na velmi krátké přerušení je proto nutné funkčnost ověřit.

              Trvalý výkon 300 W a špičkový výkon 600 W se vztahují na možnosti měniče. Při použití motorů je nutné ověřit také rozběhový proud.

              Baterii, měnič ani výstupní zásuvku nepřipojujte do pevné elektroinstalace domu bez správně navrženého zapojení, odpovídajících ochran a kvalifikovaného elektrikáře.

              Záložní zdroj UPS pro oběhová čerpadla a plynové kotle

              Díky čisté sinusoidě je Green Cell INV07 vhodným kandidátem pro zálohování vybraných oběhových čerpadel, regulátorů vytápění a menších topných systémů.

              Při výpadku proudu může pomoci udržet oběh topné vody a chod kompatibilní řídicí elektroniky. Vhodnost konkrétní sestavy závisí na spotřebě, rozběhových proudech a požadavcích zařízení.

              Co je potřeba před instalací ověřit?

              • Celkový příkon kotle, čerpadla a ostatních zařízení.
              • Rozběhové proudy elektromotorů a čerpadel.
              • Požadavky řídicí elektroniky na uzemnění a uspořádání pracovního a ochranného vodiče.
              • Kompatibilitu s výstupem UPS při provozu z baterie.
              • Požadovanou dobu zálohování a vhodnou kapacitu externí baterie.
              • Správné jištění a bezpečné připojení elektrického zařízení.

              Pozor u plynových kotlů: některé modely mohou pro správnou funkci ionizační kontroly plamene vyžadovat konkrétní zapojení fázového, pracovního a ochranného vodiče.

              Samotná čistá sinusoida správné fungování plynového kotle nezaručuje. Neprovádějte neodborné propojování vodičů N a PE na výstupu měniče. Vždy respektujte návod výrobce kotle a měniče.

              Pro použití v topném systému doporučujeme vyzkoušet také skutečné přepnutí při výpadku sítě, nikoliv jen běžný provoz s dostupným napětím 230 V.

              Green Cell – napájení elektrických spotřebičů z baterie

              Energie z baterie pro vaše elektrická zařízení

              Zálohování topení, napájení elektroniky mimo síť, cestování nebo kempování? Green Cell nabízí měniče a záložní zdroje pro různé způsoby využití energie z akumulátoru.

              Následující ilustrace ukazují obecné možnosti celé řady Green Cell. Vždy je nutné zohlednit výkon konkrétního modelu.

              Notebook – ilustrační použití měniče

              Notebook

              Ohřívač – nutné zkontrolovat příkon

              Ohřívač

              Rychlovarná konvice – příklad spotřebiče pro výkonnější měniče

              Konvice

              Nabíječka – ilustrační použití měniče

              Nabíječka

              Upozornění: Green Cell INV07 má trvalý výkon 300 W. Běžné rychlovarné konvice, sekačky, tlakové myčky a výkonné kompresory jeho možnosti zpravidla překračují, přestože měnič disponuje čistou sinusoidou.

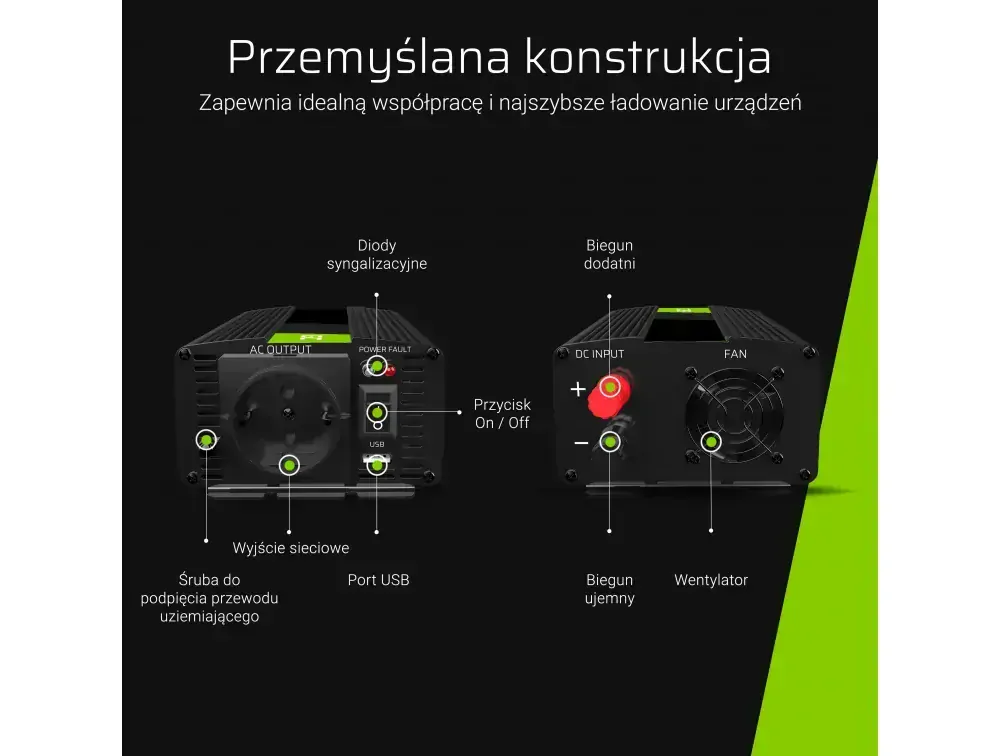

              Green Cell – konstrukce měniče napětí a UPS

              Odolná konstrukce, přehledné ovládání a aktivní chlazení

              Green Cell INV07 používá odolné hliníkové pouzdro, které pomáhá odvádět provozní teplo.

              Na přední straně se nachází síťová zásuvka 230 V, USB port a ovládací a indikační prvky. Pro napájení ze sítě je součástí konstrukce přívod 230 V AC.

              Na zadní části zařízení se nacházejí připojovací svorky externí 12V baterie a ventilátor pro aktivní chlazení.

              Při použití jako UPS může být ventilátor aktivní také během dobíjení baterie. Nejde tedy pouze o chlazení měniče při vybíjení.

              Zařízení umístěte na pevný, suchý povrch s dostatečným přístupem vzduchu. Nezakrývejte větrací otvory a chraňte měnič před vlhkostí, prachem a mechanickým poškozením.

              Green Cell – hliníkové pouzdro a aktivní chlazení
              Green Cell – detail konstrukce měniče
              Green Cell – konstrukční ilustrace řady měničů

              Ilustrační grafika společná pro více modelů Green Cell. Konkrétní INV07 má navíc funkci UPS a nabíjecí obvod.

              Parametry, na kterých skutečně záleží

              Při výběru záložního zdroje je důležité správně určit napětí externí baterie, výkon připojených spotřebičů, rozběhové proudy a požadovanou dobu zálohování.

              INV07 je určen pro externí baterii 12 V, nikoliv pro připojení k 24V bateriovému systému.

              Je třeba počítat nejen s trvalým příkonem spotřebiče, ale také s krátkodobými výkonovými špičkami, například při startu čerpadla.

              Green Cell – výběr správného napětí a výkonu měniče

              Správné napětí baterie

              Pro záložní provoz používejte odpovídající 12V baterii s dostatečnou kapacitou a vhodnou proudovou zatížitelností.

              Zkontrolujte také kompatibilitu baterie s integrovanou nabíječkou UPS.

              Správný příkon spotřebiče

              Příkon zjistíte na výrobním štítku nebo v technickém listu.

              Součet příkonů nesmí překročit 300 W trvalého výkonu a při rozběhu je nutné respektovat také 600W špičkový limit.

              Doporučená výkonová rezerva pro dlouhodobý provoz UPS

              Při provozu záložního zdroje doporučujeme zachovat určitou rezervu pod maximálním trvalým výkonem 300 W.

              240 W

              Občasné používání

              80 % jmenovitého výkonu

              150 W

              Dlouhodobé zatížení

              Konzervativní doporučení – 50 % výkonu

              Jde o praktická doporučení našeho e-shopu, nikoliv o změnu parametrů výrobce. Při použití čerpadel je nutné zohlednit také jejich rozběhový proud.

              Jaké spotřebiče může Green Cell INV07 zálohovat?

              Díky čisté sinusoidě je možné napájet širší spektrum elektrických zařízení. Rozhodující je ale jejich trvalý a špičkový příkon.

              Orientační použití – UPS Green Cell INV07
              Menší oběhové čerpadloDle modeluMožné po ověření trvalého a rozběhového odběru.
              Elektronika plynového kotleDle kotleNutno ověřit výkon, přepnutí a požadavky na N/PE a kontrolu plamene.
              Regulátor topení nebo termostatObvykle nižšíVhodnost podle konkrétních parametrů a napájecího zdroje.
              Notebook a napájecí adaptér45–100 WObvykle vhodné při odpovídajícím příkonu.
              Router, modem, síťová elektronikaDle zařízeníMožné, ale je nutné ověřit toleranci přepínací prodlevy.
              LED osvětlení5–50 WObvykle možné podle napájecí elektroniky.
              Lednice nebo mrazákVysoký rozběhBez ověření rozběhového odběru nedoporučujeme.
              Rychlovarná konviceBěžně přes 1000 WNevhodné – příliš vysoký příkon.
              Laserová tiskárnaVysoké špičkyBez ověření příkonu nevhodné.

              Příkony jsou orientační. Rozhodující jsou technické parametry konkrétního zařízení.

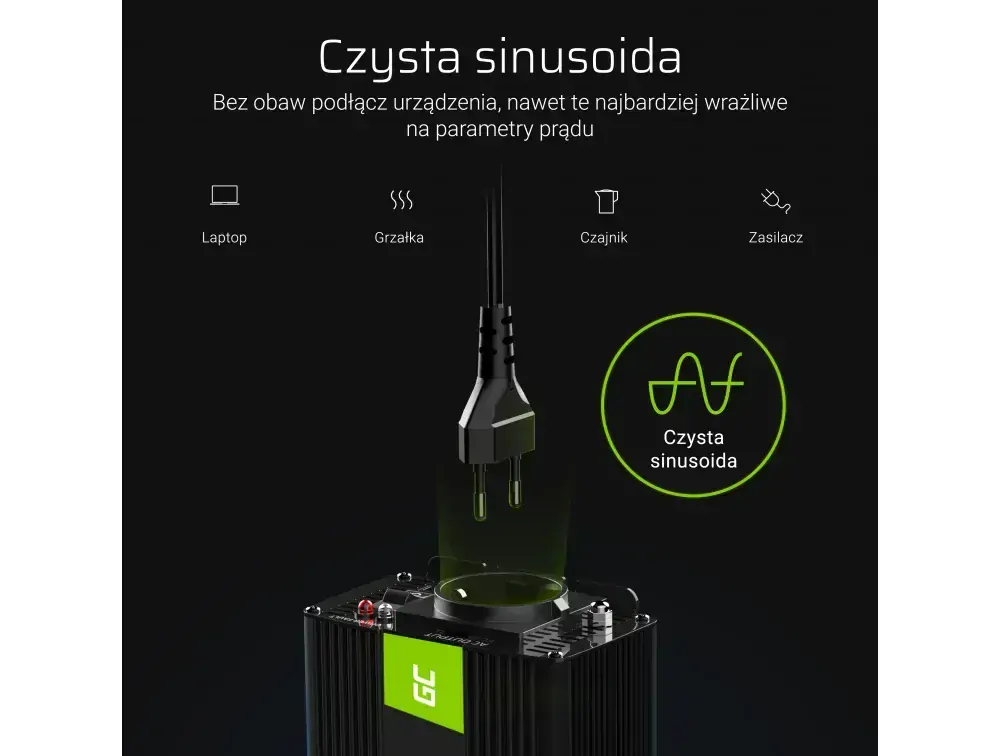

              Čistá sinusoida – výhoda pro čerpadla a citlivou elektroniku

              Výstupní napětí měniče Green Cell INV07 má čistý sinusový průběh, který se více podobá napájení z běžné elektrické sítě.

              Oproti modifikované sinusoidě může čistý sinus snížit nežádoucí rušení, hlučnost a zahřívání některých elektronických zařízení.

              Čistá sinusoida

              Vhodnější pro vybrané oběhové motory, regulátory, napájecí zdroje, televizory, počítače a elektroniku citlivou na kvalitu napájení.

              INV07 používá právě tento průběh.

              Modifikovaná sinusoida

              Jednodušší technologie, která může být vhodná pro kompatibilní adaptéry a odporové spotřebiče. U některých zařízení může způsobovat zvýšené zahřívání, hluk nebo nesprávnou funkci.

              Čistá sinusoida je výhodou také pro některé přístroje s aktivním PFC. Samotný sinusový průběh však nezaručuje dostatečný výkon pro jejich start.

              Pro zdravotnická zařízení je nutné respektovat specifické bezpečnostní požadavky. INV07 nelze bez výslovného schválení považovat za zdroj pro životně důležité přístroje.

              Inteligentní ventilátor Turbo Cooling

              O provozní teplotu se stará inteligentně řízený ventilátor, který zajišťuje aktivní chlazení elektroniky.

              Protože INV07 obsahuje také nabíjecí obvod baterie, může být chlazení potřebné i tehdy, když měnič právě nepřevádí energii z baterie na 230 V.

              Green Cell – inteligentní ventilátor a chlazení měniče
              Green Cell – tichý chod

              Tichý chod

              Green Cell – účinné chlazení

              Účinné chlazení

              Green Cell – odolné provedení

              Odolná konstrukce

              Green Cell – systém chlazení měničů napětí

              Nezakrývejte ventilační otvory a zajistěte dostatečný přístup vzduchu. V návodu výrobce je uvedeno ponechat kolem zařízení volný prostor minimálně 5 cm.

              Praktická poznámka k ventilátoru – občasný pískavý zvuk

              Při provozu našeho měniče INV07 jsme zaznamenali situaci, kdy se ventilátor občas otáčí velmi pomalu a je slyšet jemný pískavý nebo svištivý zvuk.

              V původním technickém popisu jsme toto chování spojovali s regulací pomocí čtyř tepelných senzorů, z nichž jeden podle naší dřívější poznámky sleduje chladič nabíjecího obvodu.

              Při nízké teplotě a malých požadavcích na chlazení se ventilátor může pohybovat na velmi nízkých otáčkách. V některých provozních režimech tak může být slyšet slabé pískání.

              Toto vysvětlení vychází z našich provozních poznámek. Přesný počet a umístění teplotních senzorů jsme v dostupném návodu výrobce nezávisle nepotvrdili.

              Pokud je zvuk silný, trvalý, postupně se zhoršuje, doprovází jej přehřívání, zápach nebo výpadky napájení, doporučujeme zařízení vypnout a nechat zkontrolovat.

              Video z praxe – UPS ke kotli a chování ventilátoru

              Původní praktické video z našeho popisu.

              Bezpečnost a ochranné funkce

              Green Cell INV07 je vybaven ochrannými obvody pro bezpečnější provoz za předpokladu správného zapojení.

              Výrobce uvádí ochranu proti přetížení, přepětí, přehřátí a příliš nízkému napětí baterie. Součástí zařízení je také vyměnitelná pojistka.

              Ochranné obvody pomáhají omezovat rizika při vybraných poruchových stavech. Nenahrazují však správné dimenzování kabeláže, jištění přívodu a uzemnění.

              Před výměnou pojistky odpojte zařízení od elektrické sítě i externího akumulátoru a postupujte podle návodu výrobce.

              Green Cell – ochrany měniče napětí a záložního zdroje
              Green Cell – ochrana proti zkratu

              Ochrana proti zkratu

              Green Cell – kontrola napětí a proudu

              Kontrola napětí a proudu

              Green Cell – pojistka

              Vyměnitelná pojistka

              Green Cell – tepelná ochrana

              Tepelná ochrana

              Green Cell – ilustrační přehled ochranných prvků

              Ilustrační grafika společná pro řadu měničů Green Cell.

              Integrovaná nabíječka externího 12V akumulátoru

              Green Cell INV07 obsahuje vestavěnou nabíječku, která dobíjí připojenou externí baterii při dostupném síťovém napětí 230 V.

              Původní popis našeho e-shopu uvádí nabíjecí proud až 9 A. V návodu Green Cell je uvedena automatická regulace nabíjení s maximálním proudem 10 A.

              Nabíjecí proud není konstantní po celou dobu dobíjení. Je závislý na stavu baterie a režimu nabíjecího obvodu.

              Výrobce také upozorňuje, že použitá baterie musí umožňovat odpovídající nabíjecí proud. Před připojením proto ověřte parametry akumulátoru.

              LED indikace nabíjení

              • Zelená indikace: podle návodu signalizuje nabitou baterii.
              • Červená indikace: signalizuje probíhající nabíjení.
              • Indikace poruchy nebo zvukový alarm: upozorňuje na vybrané provozní problémy nebo nízké napětí baterie.

              V dostupné dokumentaci se uvádí alarm nízkého napětí přibližně kolem 10,5–10,8 V a ochranné odpojení v blízkosti 9,8 V. Přesná signalizace závisí na provedení a verzi zařízení.

              Tyto hodnoty odpovídají konvenčním 12V bateriovým systémům. Pro LiFePO4 baterie nemusí být optimální.

              Může Green Cell INV07 fungovat s LiFePO4 bateriemi?

              Použití s vhodným 12,8V LiFePO4 akumulátorem může být technicky možné, ale protože INV07 obsahuje také integrovanou nabíječku, je třeba ověřit více parametrů než u běžného měniče napětí.

              V našem dosavadním popisu bylo uvedeno nabíjecí napětí 14,6 V. Tato hodnota se používá u některých 12,8V LiFePO4 baterií jako horní nabíjecí napětí, není však automaticky vhodná pro nepřetržité udržovací nabíjení.

              Dostupný návod Green Cell neuvádí samostatný nabíjecí režim určený pro LiFePO4 ani přesný průběh nabíjecího napětí. Proto nelze bez dalšího ověření slíbit univerzální kompatibilitu se všemi LiFePO4 bateriemi.

              Co je nutné zkontrolovat?

              • Nabíjecí profil: musí odpovídat požadavkům výrobce konkrétní LiFePO4 baterie.
              • Nabíjecí napětí: je nutné ověřit nejen dosažení 14,6 V, ale také chování nabíječky po dokončení nabíjení.
              • Nabíjecí proud: baterie musí bezpečně přijímat nabíjecí proud až 10 A.
              • Výstup BMS: musí zvládat trvalý odběr přibližně 30 A při plném zatížení měniče i krátkodobé špičky.
              • Ochrana proti vybití: podpěťové odpojení INV07 nemusí být optimálně nastavené pro LiFePO4 technologii.
              • Nabíjení při nízké teplotě: musí odpovídat pravidlům výrobce baterie a ochranám BMS.
              • Chování při odpojení BMS: je nutné ověřit, že nabíjení a provoz UPS nezpůsobují opakované ochranné odpojování baterie.

              Důležitá praxe – balancování článků BMS

              Kvalitní LiFePO4 baterie jsou vybavené BMS, která sleduje provozní parametry jednotlivých článků. Pokud BMS obsahuje funkci balancování, může podle své konstrukce vyrovnávat rozdíly mezi články.

              U některých BMS probíhá balancování především v horní části nabíjecího rozsahu. Proto může být vhodné baterii čas od času plně nabít podle doporučení výrobce.

              Z naší dosavadní praxe doporučujeme jako orientační servisní interval přibližně 1× za 6 měsíců zkontrolovat stav baterie a případně provést servisní dobití vhodnou LiFePO4 nabíječkou.

              Tento interval je doporučení, nikoliv univerzální pravidlo. Balancování závisí na konkrétním typu BMS. Servisní nabíjení samo o sobě nezaručuje obnovení původní kapacity stárnoucí nebo poškozené baterie.

              Pro tuto údržbu doporučujeme specializované nabíječky LiFePO4 z naší nabídky .

              Shrnutí kompatibility INV07 a LiFePO4

              INV07 lze s konkrétní LiFePO4 baterií používat pouze po ověření kompatibility celé sestavy. Samotné napětí 12,8 V, horní nabíjecí hodnota 14,6 V ani přítomnost BMS nejsou dostatečným potvrzením bezpečného dlouhodobého provozu UPS.

              Jak správně zapojit Green Cell INV07 jako záložní zdroj?

              INV07 je vybaven připojením pro externí 12V akumulátor a síťovým přívodem 230 V AC. Výstupní zásuvka slouží k napájení kompatibilního spotřebiče.

              1. Před instalací vypněte a odpojte zdroj od napájení.
              2. Vyberte kompatibilní 12V baterii s odpovídající kapacitou, zatížitelností a nabíjecími požadavky.
              3. Propojte kladný a záporný pól baterie s příslušnými svorkami měniče při dodržení polarity.
              4. Použijte kabeláž a jištění odpovídající skutečnému proudovému odběru a délce vedení.
              5. Zajistěte odpovídající uzemnění a elektrickou ochranu podle návodu a podmínek instalace.
              6. Připojte napájecí přívod UPS k vhodnému síťovému napájení 230 V.
              7. Připojte kompatibilní spotřebič do výstupní zásuvky UPS.
              8. Proveďte kontrolu funkce nabíjení a bezpečný test přepnutí při výpadku sítě.

              Důležité upozornění k proudovému odběru

              Při výstupním výkonu 300 W a účinnosti přibližně 85 % může měnič z 12V baterie odebírat orientačně 29,4 A. Při nižším napětí baterie může být proud ještě vyšší.

              Pro UPS provoz používejte odpovídající přímé připojení externí baterie a vhodné jištění. Nespoléhejte na běžnou zásuvku zapalovače pro plné zatížení 300 W.

              Při instalaci ke kotli nebo jinému zařízení napojenému na pevný rozvod doporučujeme kvalifikovaného elektrikáře.

              Technické parametry Green Cell INV07

              Specifikace
              VýrobceGreen Cell
              ModelINV07
              Typ zařízeníMěnič DC/AC, záložní zdroj UPS s nabíjením baterie
              Funkce UPSAno
              Automatické přepnutí při výpadku sítěAno
              Doba přepnutíV dostupné dokumentaci není potvrzena
              Síťový vstup230 V AC
              Napětí externí baterie12 V DC
              Výstupní napětí230 V AC
              Výstupní frekvence50 Hz
              Tvar výstupního napětí při provozu z baterieČistá sinusoida
              Trvalý výstupní výkon300 W
              Špičkový výkon600 W
              Účinnost – produktová specifikace85 %
              Účinnost – údaj staršího návoduPřibližně 90 %, podle zatížení a baterie
              Integrovaná nabíječka baterieAno
              Maximální nabíjecí proud podle výrobce10 A, automaticky regulovaný
              Nabíjecí proud – starší popis e-shopuAž 9 A
              Nabíjecí napětí uváděné v našem starším popisu14,6 V – bez nezávislého potvrzení celého profilu výrobcem
              Proudový odběr bez zatížení1 A – dle katalogu
              Síťový výstup1× zásuvka 230 V
              USB výstup1× USB, 5 V / 1–2,1 A dle původního popisu
              LED indikaceAno
              Indikace stavu nabíjení baterieAno
              ChlazeníVentilátor Turbo Cooling
              Ochrana proti přehřátíAno
              Ochrana proti přepětíAno
              Ochrana proti přetíženíAno
              Ochrana proti hlubokému vybitíAno, s limity pro konvenční 12V bateriové systémy
              Pojistka měniče1× 30 A dle produktové specifikace
              Rozměry samotného zařízení285 × 180 × 75 mm
              Rozměry s montážními úchyty290 × 180 × 77 mm
              Hmotnost2850 g
              Hmotnost – nesprávný údaj staršího popisu843 g – neodpovídá rozměrům INV07
              BarvaČerná
              StavNový
              Záruka24 měsíců
              EAN5902719426582

              Produktové katalogy uvádějí účinnost 85 %, zatímco starší návod popisuje účinnost přibližně 90 %. Skutečná hodnota závisí na zatížení a provozních podmínkách.

              Pro model INV07 je správná hmotnost přibližně 2,85 kg. Původní hodnota 843 g byla chybná a neodpovídá velikosti kombinovaného UPS zařízení.

              Jaký průřez vodiče zvolit k externí baterii?

              Správný průřez vodiče závisí na proudu, délce kabelu, úbytku napětí, způsobu uložení a jištění.

              V původním průvodci našeho e-shopu je orientační tabulka pro přibližně 1 m dlouhé přívody. Zachováváme její číselné hodnoty, ale nepovažujeme ji za univerzální montážní návod.

              Zobrazit orientační tabulku průřezů pro 12 V / 24 V / 48 V

              Upozornění: Některá označení AWG v původní tabulce neodpovídají přesně průřezům v mm². Pro novou instalaci je nutné průřez a jištění ověřit.

              Průřez – původní údajVýkonNapětí
              6 mm² / 10 AWG300 W12 V
              2,5 mm² / 13 AWG300 W24 V
              10 mm² / 7 AWG500 W12 V
              6 mm² / 10 AWG500 W24 V
              25 mm² / 3 AWG1000 W12 V
              16 mm² / 5 AWG1000 W24 V
              25 mm² / 3 AWG1500 W12 V
              16 mm² / 5 AWG1500 W24 V
              10 mm² / 7 AWG1500 W48 V
              35 mm² / 2 AWG2000 W12 V
              35 mm² / 2 AWG2000 W24 V
              16 mm² / 5 AWG2000 W48 V
              50 mm² / 1 AWG3000 W12 V
              35 mm² / 3 AWG3000 W24 V
              25 mm² / 3 AWG3000 W48 V
              35 mm² / 2 AWG4000 W48 V

              Uvedené hodnoty jsou převzaty ze staršího technického průvodce. Pro skutečné dimenzování vodičů je nutné respektovat proudovou zatížitelnost, délku kabeláže a jištění.

              Jak správně vybrat výkon měniče pro různé spotřebiče?

              Některé spotřebiče mají při startu výrazně vyšší příkon než během běžného provozu. Proto je potřeba znát trvalý příkon i rozběhový proud.

              6–8×

              Asynchronní motory

              Například některá čerpadla, okružní pily, frézky nebo soustruhy.

              2,5–3×

              Komutátorové motory

              Ruční elektrické nářadí, vrtačky, brusky nebo vysavače.

              2×

              Spínané zdroje

              Notebooky, počítače, servery a vybrané nabíječky.

              15–20×

              Náročné kompresory

              Některé lednice a mrazáky s vysokým rozběhovým odběrem.

              Násobky představují orientační zkušenostní doporučení převzatá z našeho původního průvodce, nikoliv univerzální technické pravidlo.

              Například lednice s příkonem 100 W může při velmi náročném rozběhu vyžadovat měnič s výkonem 1500 W nebo více. Proto samotný údaj 100 W na štítku spotřebiče nemusí pro výběr UPS stačit.

              U INV07 doporučujeme ověřit skutečný rozběh oběhového čerpadla, ne pouze jeho jmenovitý příkon.

              Obsah balení Green Cell INV07

              • 1× Green Cell INV07 – měnič s funkcí UPS a nabíječkou.
              • Propojovací kabely pro připojení externí 12V baterie.
              • Náhradní pojistky podle výbavy balení.
              • Návod k použití.

              Externí 12V akumulátor není součástí balení a je nutné jej zvolit samostatně podle požadované doby zálohování a kompatibility nabíjení.

              Původní podklad uvádí dvě pojistky v příslušenství, zatímco technická specifikace uvádí jednu provozní pojistku 30 A v měniči. Jde o odlišné údaje: provozní jištění a obsah balení.

              Green Cell – ilustrační balení a příslušenství měničů

              Ilustrační obrázek příslušenství společný pro řadu měničů Green Cell.

              Green Cell – ilustrační obsah balení
              Green Cell – připojovací kabely
              Green Cell – ilustrační příslušenství

              Další videa – měniče napětí Green Cell

              Často kladené otázky – Green Cell INV07

              Kliknutím na otázku zobrazíte odpověď.

              Je Green Cell INV07 opravdu záložní zdroj UPS?

              Ano. Obsahuje funkci UPS s automatickým přepnutím na externí 12V baterii při výpadku elektrické sítě. Má také integrované nabíjení připojeného akumulátoru.

              Je vhodný pro plynový kotel?

              Může být vhodný pro vybrané plynové kotle. Je však nutné ověřit výkon, požadovanou dobu přepnutí a způsob zapojení fázového, pracovního a ochranného vodiče. Samotná čistá sinusoida kompatibilitu nezaručuje.

              Mohu zálohovat oběhové čerpadlo?

              Ano, pokud jeho trvalý a rozběhový odběr odpovídají možnostem UPS. INV07 nabízí 300 W trvale a 600 W krátkodobě. Doporučujeme ověřit parametry konkrétního čerpadla a otestovat přepnutí při výpadku.

              Nabíjí INV07 baterii automaticky?

              Ano. Při dostupném síťovém napájení dobíjí připojenou 12V baterii. Výrobce uvádí automatickou regulaci nabíjecího proudu s maximem 10 A.

              Jakou baterii potřebuji k UPS?

              Externí 12V akumulátor s vhodnou kapacitou, vybíjecí zatížitelností a kompatibilitou s nabíjecím režimem zařízení. Výrobce v návodu uvádí příklady AGM baterií pro cyklický provoz. Baterie není součástí balení.

              Je UPS kompatibilní s LiFePO4?

              Použití může být možné, ale nelze automaticky zaručit kompatibilitu se všemi LiFePO4 bateriemi. Je nutné ověřit nabíjecí profil, napětí, proud BMS, ochranu proti vybití a chování při dokončení nabíjení.

              Co znamená nabíjecí napětí 14,6 V?

              Tato hodnota byla uvedena v našem dosavadním popisu. Může odpovídat hornímu nabíjecímu napětí některých 12,8V LiFePO4 baterií. Není však potvrzen celý nabíjecí průběh INV07 ani vhodnost dlouhodobého udržování tohoto napětí.

              Proč může ventilátor občas pískat?

              Podle naší zkušenosti může ventilátor v některých provozních režimech běžet velmi pomalu. To může být doprovázeno jemným zvukem. Silné, trvalé nebo zhoršující se pískání je důvodem ke kontrole zařízení.

              Jaký je rozdíl mezi výkonem 300 W a 600 W?

              300 W je trvalý výkon. 600 W je krátkodobý špičkový výkon pro přechodné zatížení. Nelze trvale napájet spotřebič s příkonem 600 W.

              Jak dlouho UPS udrží zařízení v provozu?

              Záleží na kapacitě a stavu externí baterie, příkonu připojeného spotřebiče, účinnosti měniče a provozních podmínkách. Bez znalosti konkrétní baterie a zátěže nelze dobu zálohování spolehlivě určit.

              Lze UPS použít bez externí baterie?

              Pro záložní provoz při výpadku je externí 12V baterie nutná. Bez ní nemá zařízení zdroj energie pro napájení při výpadku sítě.

              Mohu připojit 24V baterii?

              Ne. Green Cell INV07 je určen pro externí 12V bateriový systém. Přímé připojení k 24V baterii není vhodné.

              Lze UPS používat se solárními panely?

              INV07 není solární měnič s MPPT regulátorem. Pro využití ve fotovoltaické sestavě je potřeba správně navržený nabíjecí systém a baterie. Solární panel se nepřipojuje přímo na bateriové svorky UPS.

              Užitečné informace a příslušenství

              Informace k bezpečné výměně pojistek najdete v našem článku Jak vyměnit pojistky v měniči .

              Pro servisní nabíjení a balancování vhodných LiFePO4 baterií si prohlédněte nabíječky LiFePO4 .

              Pokud potřebujete vyšší výkon, jiný způsob zálohování nebo jiný typ měniče, prohlédněte si naši nabídku měničů napětí .

              Green Cell INV07 – čistá sinusoida, UPS a nabíjení baterie v jednom

              Green Cell INV07 spojuje měnič 12 V na 230 V s čistou sinusoidou, automatickou funkcí UPS a integrovaným nabíjením externího 12V akumulátoru.

              S trvalým výkonem 300 W a špičkovým výkonem 600 W je vhodným řešením pro vybraná oběhová čerpadla, regulace vytápění, kompatibilní plynové kotle a další spotřebiče s odpovídajícím příkonem.

              Správně navržená sestava s externí baterií může pomoci zachovat provoz důležitých zařízení při krátkodobém výpadku elektrické sítě.

              Před použitím ověřte kompatibilitu spotřebiče, vhodnost baterie, proudové zatížení a elektrické zapojení.

              Výrobce
              Green Cell
              ul. Kalwaryjska 33, Kraków
              https://greencell.global/en/ Green Cell je renomovaný evropský výrobce specializující se na baterie, nabíječky a energetická řešení pro notebooky, mobilní zařízení, elektrokola a elektromobily. Značka pochází z Polska (Kraków) a je známá svou vysokou kvalitou, spolehlivostí a precizním zpracováním. Green Cell klade důraz na inovace, ekologii a dostupné ceny – a proto si získala důvěru zákazníků po celé Evropě.
              Parametry
              VýrobceGreen Cell
              Vstupní napětí12V
              Výstupní křivkaČistá sinusoida
              Výkon300W
              Špičkový výkon600W
              Napětí12V
              Ochrana proti přehřátíAno
              Ochrana proti vybití baterieAno
              UPSAno
              USBAno
              Typ zásuvkySchuko
              Rozměry285x180x75mm
              Hmotnost2850g
              Délka záruky IČO12 měsíců
              Ke stažení

              Kde nás najdete
              Bavorská 856/14, Areál Mototechna, Stodůlky. 155 00 Praha 5


              Kontaktní informace
              Logo
              Alex Morgovský
              Alex Morgovský
              Po–Čt 10–18 • Pá 10–17 • Víkendy zavřeno
              Všechna práva vyhrazena Levne-Baterky.cz
              Vytvořeno na Eshop-rychle.czEshop-rychle.cz
