Připojení baterií – jaký způsob zvolit?

Sériové zapojení zahrnuje připojení baterií takovým způsobem, že kladný pól jedné baterie je spojen se záporným pólem další baterie. Díky tomu se sčítá napětí jednotlivých baterií, což umožňuje vyšší výstupní napětí. Například dvě 12V baterie zapojené do série dávají napětí 24V, ale kapacita celého systému zůstává na úrovni jedné baterie, to znamená, že dvě 12V 100Ah baterie v sérii budou mít 24V a 100Ah.

Aby sériové připojení fungovalo správně, je třeba dodržovat několik klíčových pravidel:

• stejné typové označení - obě baterie musí být stejného typu;
• podobné opotřebení – baterie by měly mít podobné stáří a stupeň opotřebení;
• stejný stav nabití - před připojením by měly být baterie nabity na stejnou úroveň napětí;
• krátký propojovací kabel - kabely použité pro připojení by měly být co nejkratší, aby se minimalizovaly energetické ztráty;
• při sériovém zapojení je třeba použít externí balancer, např. model KT-04 nabízený značkou Kon-TEC


Nedodržení těchto pravidel vede k rozdílům v hodnotách vnitřního odporu baterií, což má za následek asymetrické zatížení při nabíjení a vybíjení.

Paralelní připojení zahrnuje spojení kladných pólů všech baterií dohromady a záporných pólů dohromady. V takovém systému zůstává napětí stejné jako napětí jedné baterie, ale kapacity jednotlivých baterií se sčítají. Například dvě 12V baterie zapojené paralelně budou mít stále 12V, ale jejich kapacita se zdvojnásobí.

Principy paralelního zapojení

Aby paralelní připojení fungovalo správně, je také nutné dodržovat několik pravidel:

• stejné typové označení - všechny baterie musí být stejného typu;
• podobná spotřeba - baterie by měly mít podobný stupeň opotřebení;
• stejný stav nabití - před připojením by měly mít baterie stejnou úroveň nabití;
• vhodné propojovací kabely - kabely musí být vhodně dimenzované a co nejkratší;
• výměna obou baterií současně - vždy vyměňujte obě baterie současně, abyste předešli rozdílům ve vnitřním odporu.

Nedodržení těchto pravidel vede k rozdílům v hodnotách vnitřního odporu baterií, což má za následek asymetrické zatížení při nabíjení a vybíjení.

Vnitřní odpor baterie je odpor, kterému čelí proud protékající uvnitř baterie. Nárůst vnitřního odporu je přirozeným efektem stárnutí baterie.

Rozdíly ve vnitřním odporu mezi bateriemi mohou vést k nerovnoměrnému zatížení při nabíjení a vybíjení. V sériovém zapojení mohou tyto rozdíly vést k nerovnoměrnému rozložení napětí, zatímco v paralelním zapojení k nerovnoměrnému toku kompenzačních proudů.


Před připojením baterií se vyplatí zkontrolovat jejich technický stav. Baterie by měly být nabíjeny na stejné napětí, aby se zabránilo velkým kompenzačním proudům. Vyplatí se také zkontrolovat, zda nejsou poškozené nebo výrazně opotřebované baterie, které mohou snížit účinnost celého systému.

Nejlepších výsledků dosáhnete kombinací baterií se stejnými parametry, tedy stejnou kapacitou, vnitřním odporem, značkou, typem a stupněm spotřeby. Baterie spojené v párech by navíc měly pocházet z jedné výrobní šarže, aby se minimalizovaly rozdíly v jejich vlastnostech.

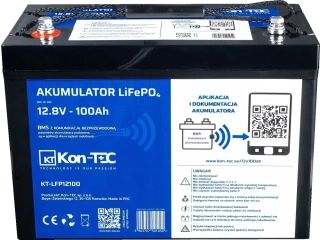

Zveme vás, abyste se seznámili se širokou škálou baterií Kon-TEC

https://www.levne-baterky.cz/baterie-lifepo4-kon-tec

Připojování baterií je nezbytným procesem v mnoha energetických aplikacích – od jednoduchých energetických systémů až po pokročilé systémy skladování energie. Dodržování pravidel pro sériové a paralelní připojení, výběr vhodných baterií a pravidelná diagnostika zajišťují dlouhodobý a spolehlivý provoz systému. Značka Kon-TEC, výrobce LiFePO4 baterií, doporučuje použití vysoce kvalitních baterií pro maximalizaci potenciálu bateriové technologie a zajištění bezpečnosti a efektivity instalace.
